테이프/라벨자동 부착기

테이프/라벨 자동 부착기는 많은 제조 공정에서 수작업으로 진행되는 것을 자동화한 설비입니다. 테이프/라벨의 공급 방식에 따라 쉬트 타입, 롤타입이 있으며, 다양한 사이즈의 제품 대응이 가능합니다.

테이프 부착

바코드 부착

라벨 부착

실리콘 테이프 부착

테이프 부착기(2가지 사이즈)

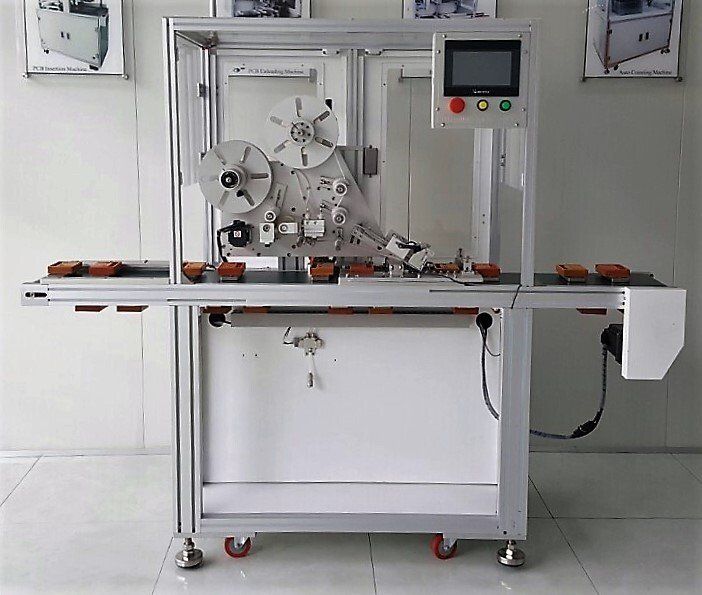

라벨 부착기 - 바코드

라벨 부착기 - 휴대폰 케이스

SYMKOS

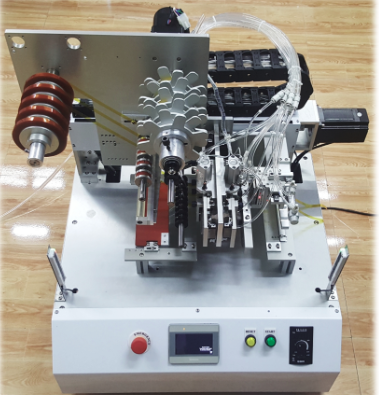

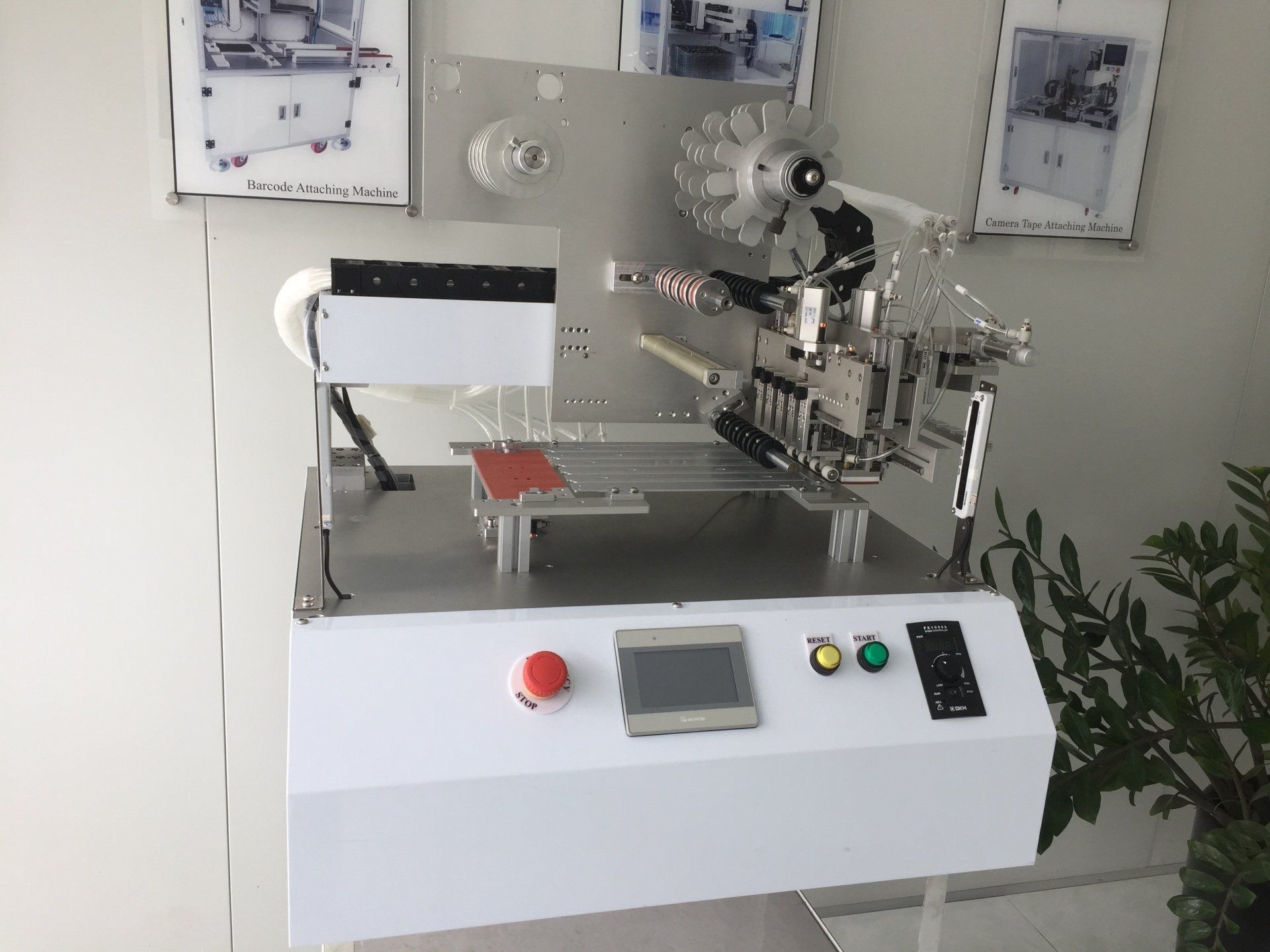

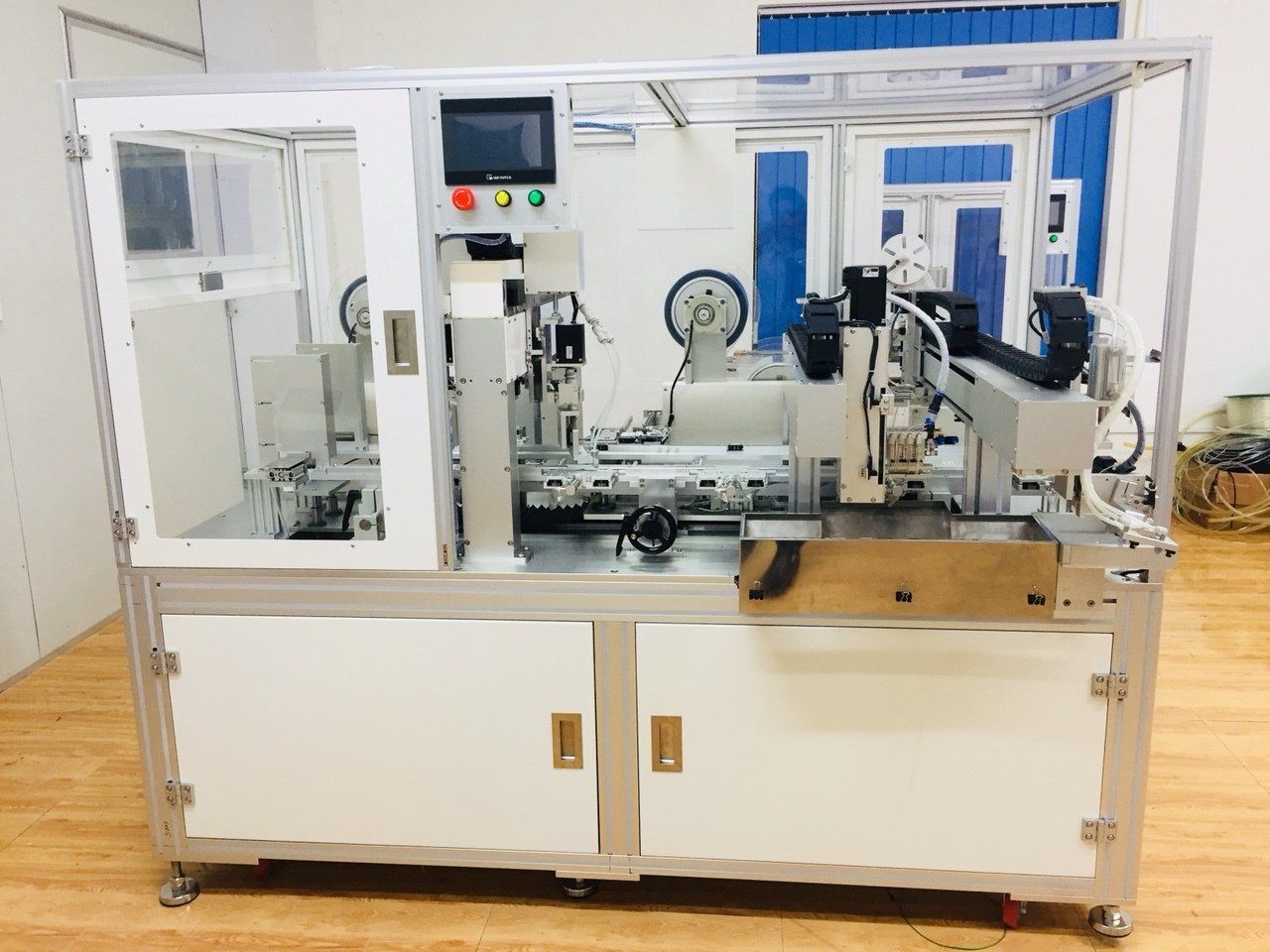

테이프 부착기(쉬트 타입)

√ 다량의 자재 투입 가능

√ 높은 생산 캐파 구현(1개의 부착 지그에 6개의 부품 안착)

√ 전자동화 라인 적용 시 설비 효율 최대화 구현

√ 다양한 종류의 테이프 적용 가능

√ 모델 체인지 용이

+ 원터치 노즐 체인지 구조

+ 피딩 파트 조정 용이

+ 다이얼 게이지 방식 센터링 지그 위치 조정

+ HMI 스크린으로 셋팅치를 쉽게 변경

+ 모델별 저장된 데이터 호출

√ 부착 위치 정확도 Up: 개별 센터링 스테이션에서 조정

√ 소형 사이즈 어레이형 테이프 적용 가능

√ 핀 고정 방식으로 부착 정확도 향상

√ 옵션 선택 및 추가 적용 가능

+ 자동 로딩/언로딩

+ 부착 위치 비전 검사


여러 종류 다수의 테이프 부착 일관 라인 구성 시

√ 설비간 라인 바란스 셋팅 용이

√ 모델 변경에 따른 상하부 부착 테이프 수량 변동 대응 용이

√ 단동 설비 구조에 따른 설비 유지 보수 용이

√ 단동 설비의 사이즈가 유사하여 단순한 레이아웃

√ 잡 체인지 용이

√ 레이아웃 변경 용이

문의

+ 모 델 : S-AT2018-1

+ 사이즈(mm): L2300 x W1000 x H1400

+ 중 량: 400kg

+ 전 원: AC220V, 3KW


적용 가능 테이프 사이즈

+ 이형지 포함 최소 사이즈(mm): L10 x W4 x T0.07

+ 테이프 최대 사이즈(mm): L70 x W60 x T0.07

+ 바닥지 최대 사이즈(mm): L200 x W150 x T0.07


설비 싸이클 타임: 1.5~2.0초

기술자와 대화

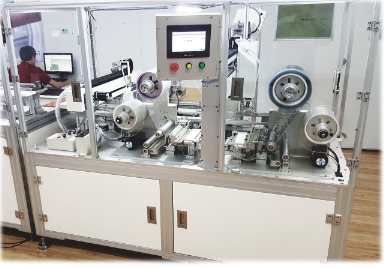

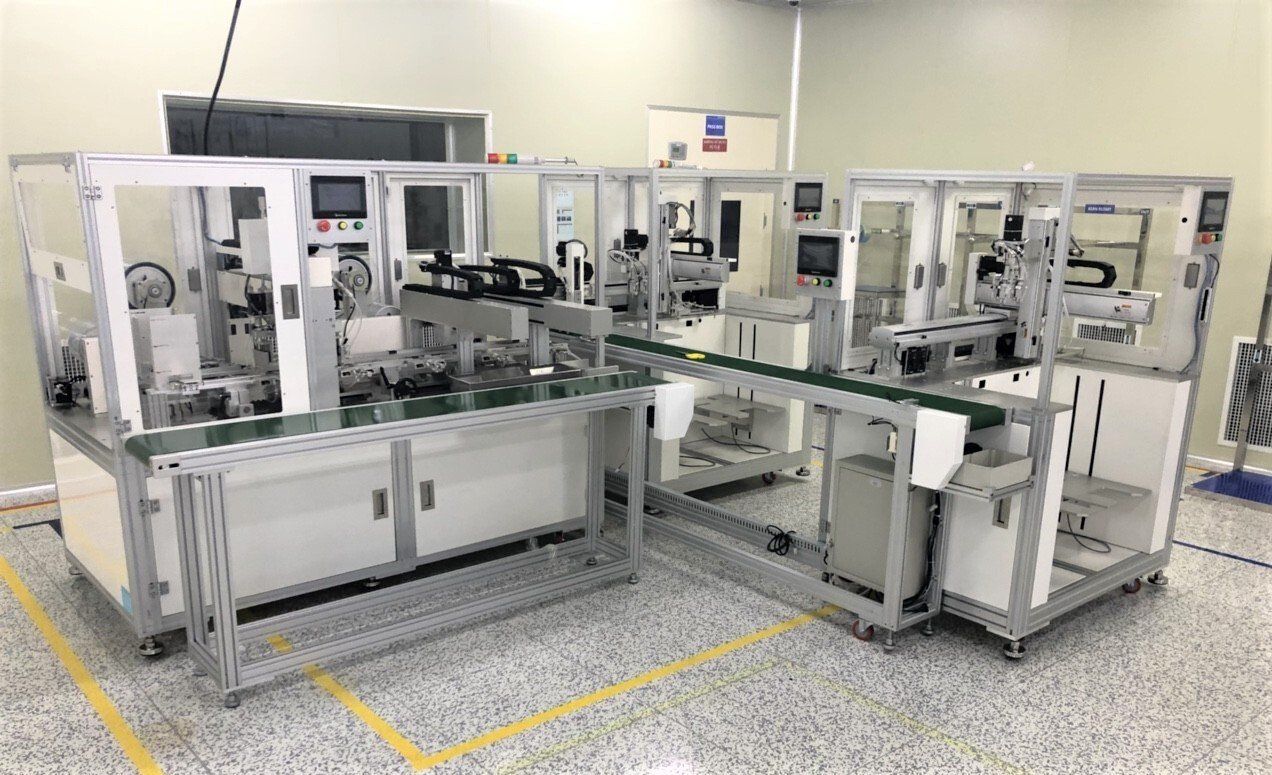

Symkos 테이프 부착 기계(전체 라인)

Photo By: John Doe
단추

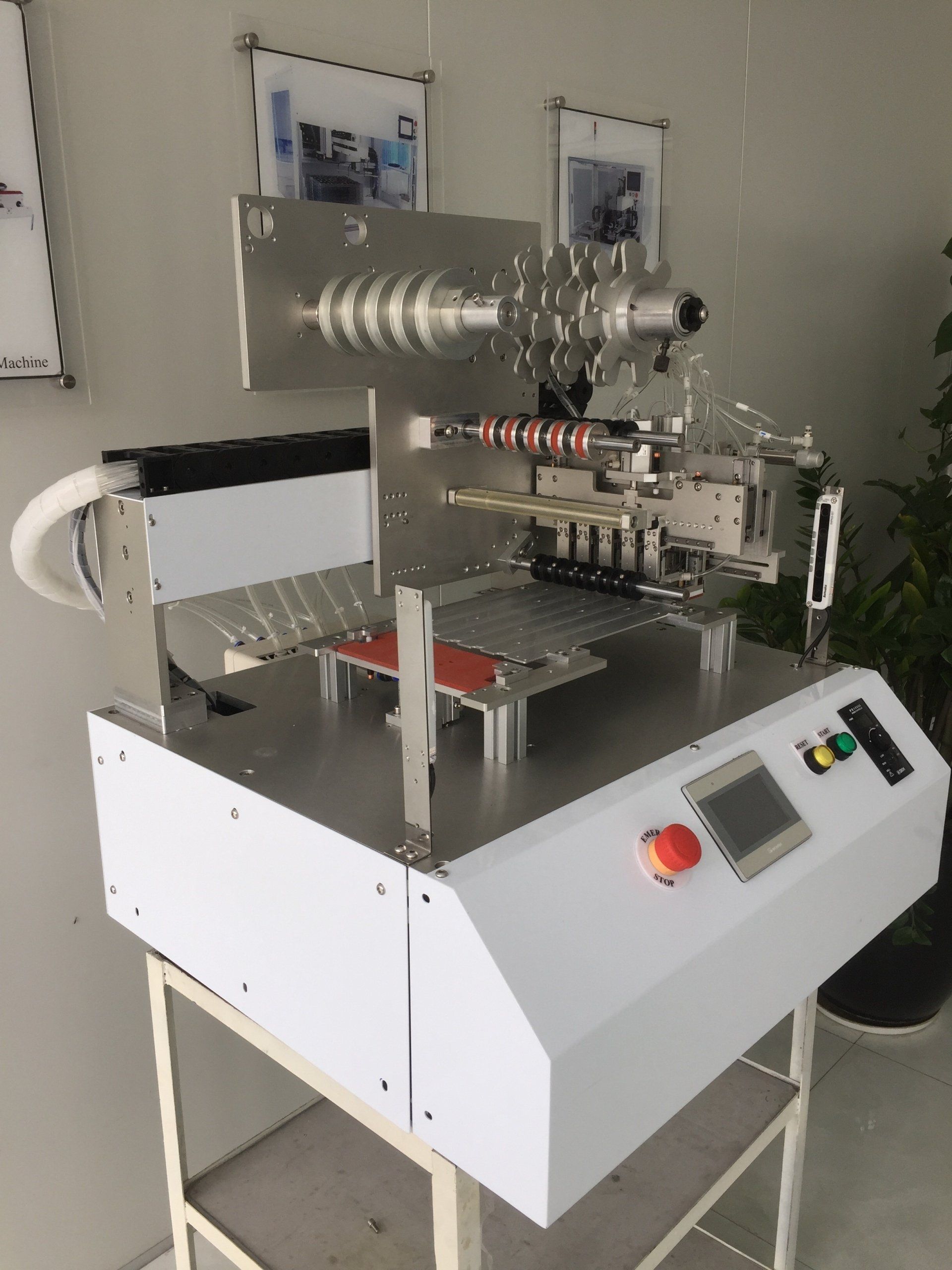

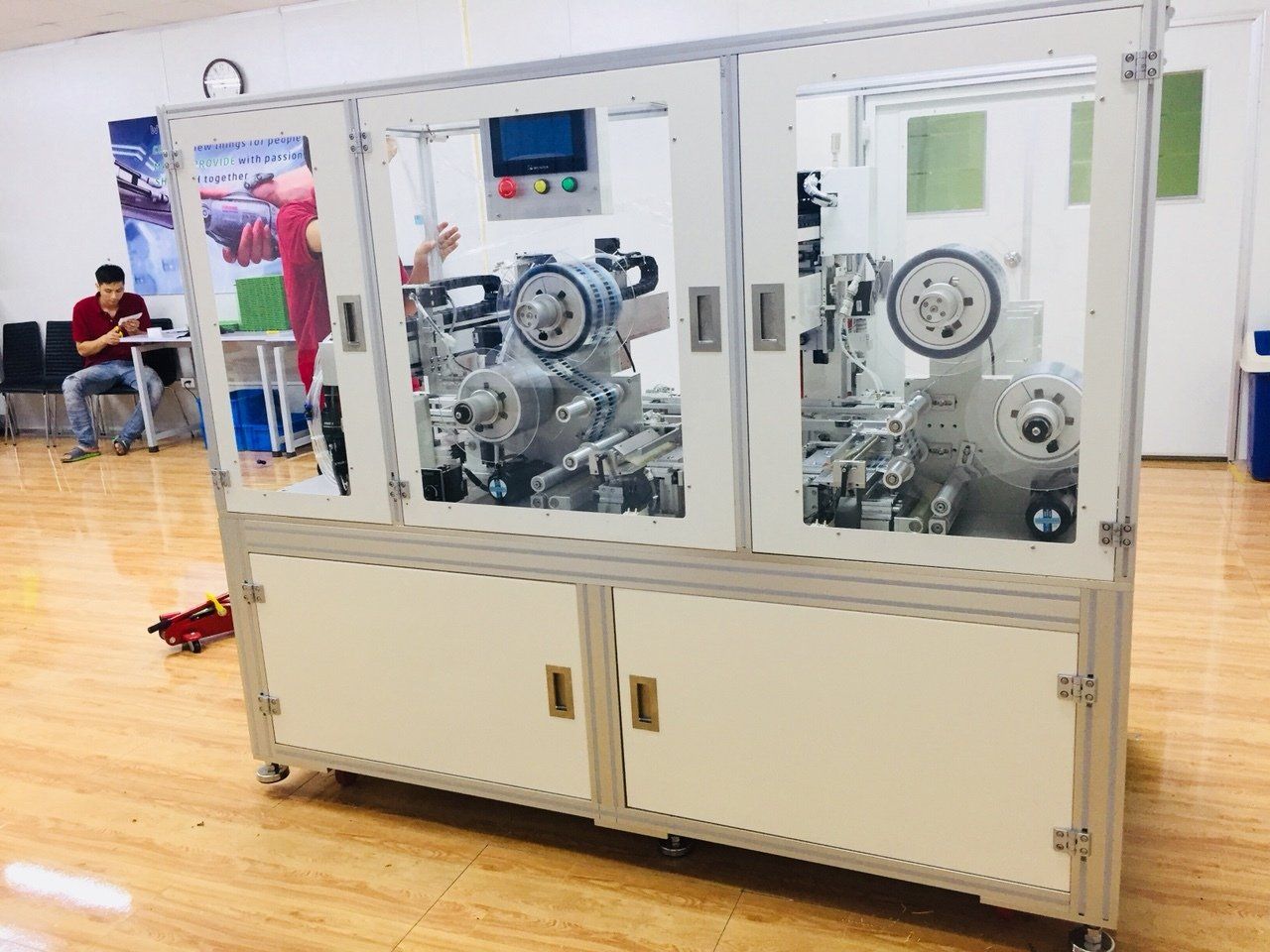

Symkos 테이프 부착 기계

Photo By: John Doe
단추

SYMKOS

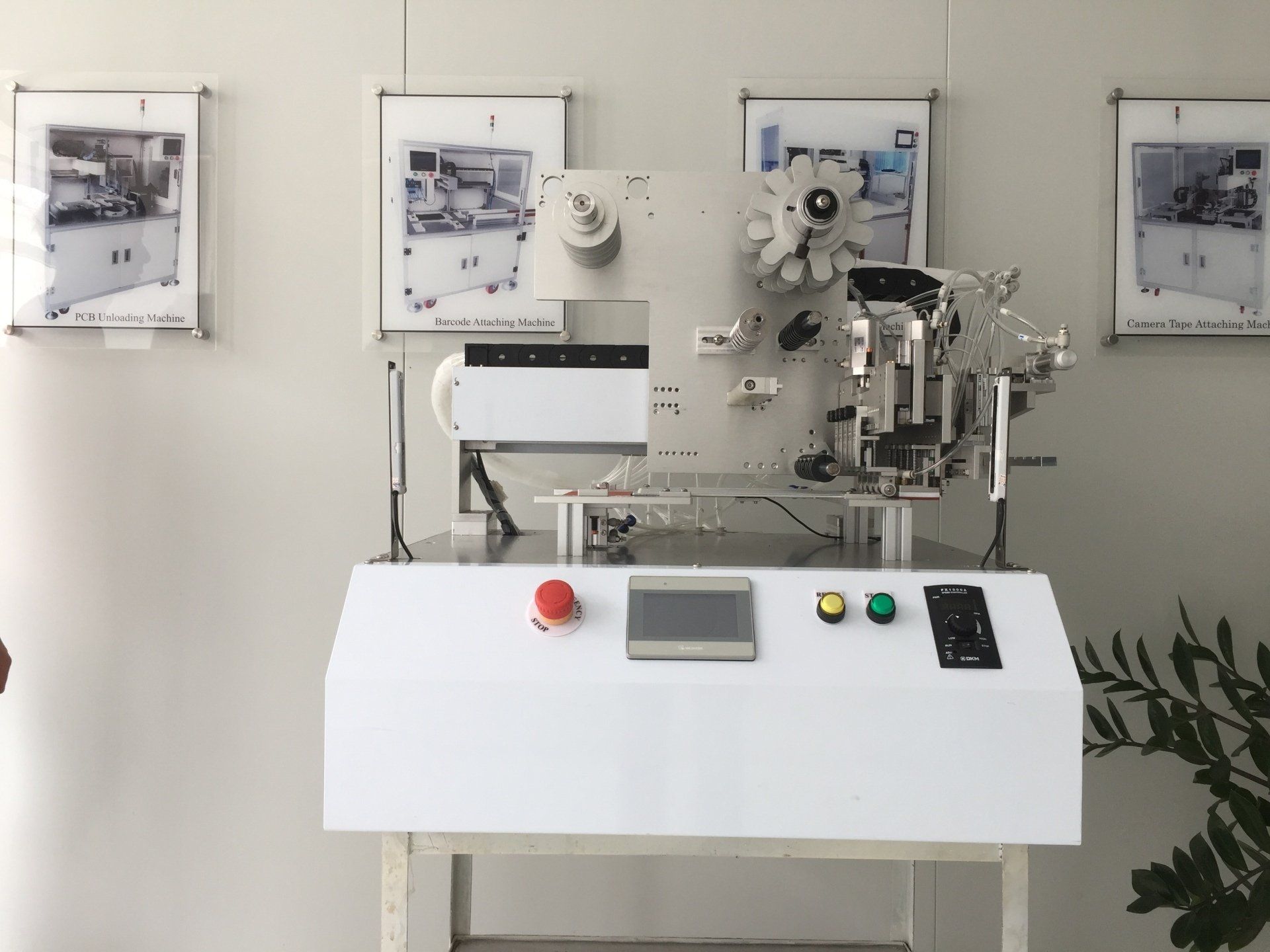

실리콘 테이프 부착

  • 슬라이드 제목

    Write your caption here
    단추

  • 슬라이드 제목

    Write your caption here
    단추

  • 슬라이드 제목

    Write your caption here
    단추

주요 특장점

1회에 1~6장의 테이프 부착 가능

HMI 스크린을 이용한 용이한 셋팅 및 적용

용이한 테이프 롤 교체

다양한 종류의 실리콘 테이프 적용 가능


주요 설비 구조

지그 안착 테이블, 지그 클램프

Y/Z 축 동작부: 테이프 공급

테이프 공급부: 실리콘 테이프 롤 4열 구성

압착 및 커팅부: 캐리어 지그 테이프 안착 후 압착 및 커팅

콘트롤 유니트: PLC, HMI 스크린

안전 센서

문의

+ 모델: S-ACT2018-1

+ 사이즈(mm): L700 x W550 x H600

+ 중량: 200kg

+ 전원: AC220V, 1KW

+ 캐리어 지그 사이즈(mm): L300 x W270 x T7

+ 적용 가능 최대 테이프 사이즈(mm): L290 x W20 x T0.07

+ 최소 테이프 사이즈(mm): L100 x W4 x T0.07

+ 생산 캐파: 2,900 캐리어 지그/일 (20시간)

기술자와 대화

SYMKOS

라벨 부착기(휴대폰 케이스)

1. 이동 컨베이어(부착 지그 컨베이어): 특수용도 벨트, 가이드 지그 및 센터링 장치

2. Y, Z 이송부: 부착 위치로 용이한 라벨 공급

3.센터링부: 라벨 공급 및 부착 위치 센터링(레이저 센서로 위치 결정)

4. 라벨 공급부: 라벨 및 바닥 이형지 공급 및 분리. 컨베이어 속도와 라벨 공급 속도 메칭 최적화 구조

5. 압착부: 기포 방지를 위한 밀착 구조

6. 제어부: 셋팅치 변경 및 잡 체인지가 용이한 PLC, HMI스크린

7. 부착 지그 교체: 모델별 10개

8. HMI 스크린에서 용이한 라벨 공급 위치 셋팅

9. 용이한 라벨 부착 개시 위치 조정

문의

+ 모델 : S-AL18

+ 사이즈(mm): L1800 x W900 x H1650

+ 무게: 200kg

+ 전원: AC220V, 1KW

+ 적용 케이스 사이즈(mm): 최대 L190 x W130 x T30

+ 적용 라벨 사이즈(mm): 최대 L180 x W120 x T0.7 / 최소 L60 x W20 x T0.2 mm

+ 라벨 롤 사이즈(mm): 최대 D220 x W150


생산 캐파

+ 일 생산 캐파: 23K~17K/일(20시간, 효율 95% 기준)

+ Tact time: 3~4초/케이스

선택 사양

- 선택 사양#1: 케이스 자동 투입 장치

(1회에 다량의 케이스를 적재 투입 후 1개씩 로딩)

- 선택 사양#2: 라벨 부착 후 완제품 자동 적재

기술자와 대화

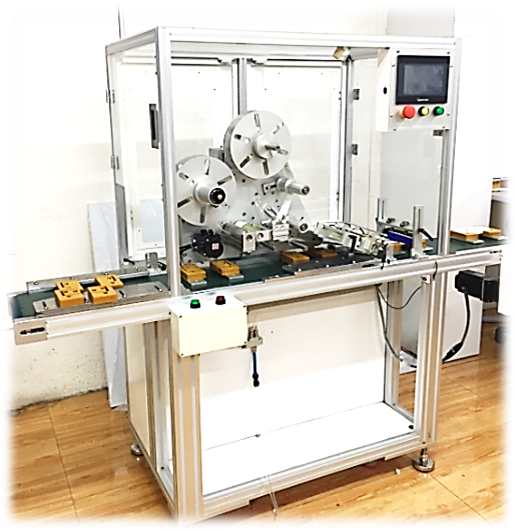

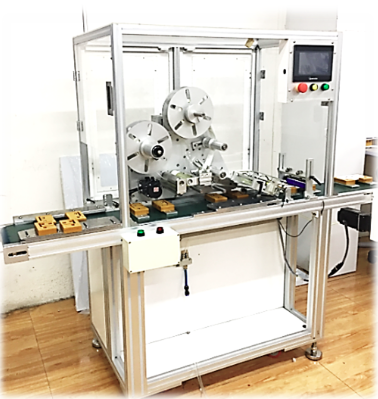

Symkos 라벨 부착기

Photo By: John Doe
단추

Symkos 라벨 부착기

Photo By: John Doe
단추

SYMKOS

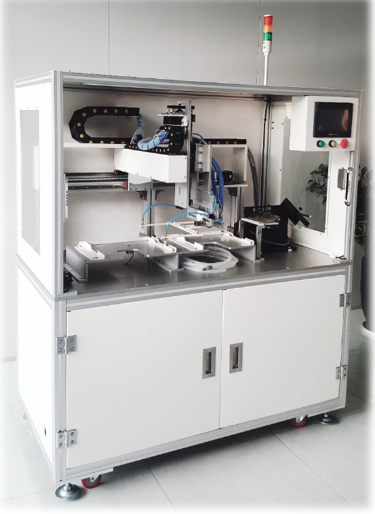

자동 바코드 부착기

+ 다양한 모델에 유연하게 적 가능

+ 3방향 모션(X축/Y축 Z축)

+ 1개의 모션 X, Y축으로 4개의 위치 라벨을 결합하는 LCiA 디자인

+ HMI 화면을 통한 X, Y, Z축의 정밀한 헤드 조정

+ 프로그램  로딩, 잡체인지 시간 단축

+ 자동 PCB 로딩 및 언로딩 (10Cm 로딩 높이: 60~80 PCB 시트/시간)

+ 부착 후 자동 바코드 판독 가능

문의

+ 설비 사이즈(mm): W600 x L1000 x H800

+ 라벨 롤 사이즈: D 20~120mm

+ 전원: 220V 50-60Hz, 0.5Kw

+ 중량: 150Kg

기술자와 대화

  저희 설비에 관심이 있으세요?
저희가 도와드리겠습니다!
